Lo scambiatore di calore a piastre saldobrasate è il più compatto sul mercato attuale. La sua elevata efficienza nello scambio termico, unita a un design compatto, lo rende ideale per una vasta gamma di applicazioni di riscaldamento, raffreddamento, evaporazione e condensazione.
Read More
PRODOTTI
Scambiatire Saldobrasato
PRODOTTI

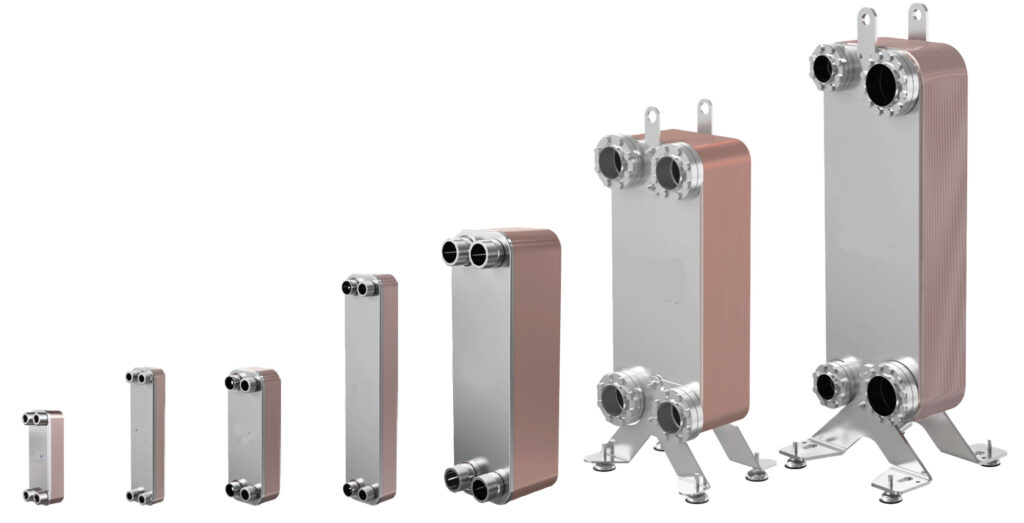

Disponibile in Vari formati la caratteristica pincipale.
APPLICAZIONE DEGLI SCAMBIATORI DI CALORE SALDOBRASATI:

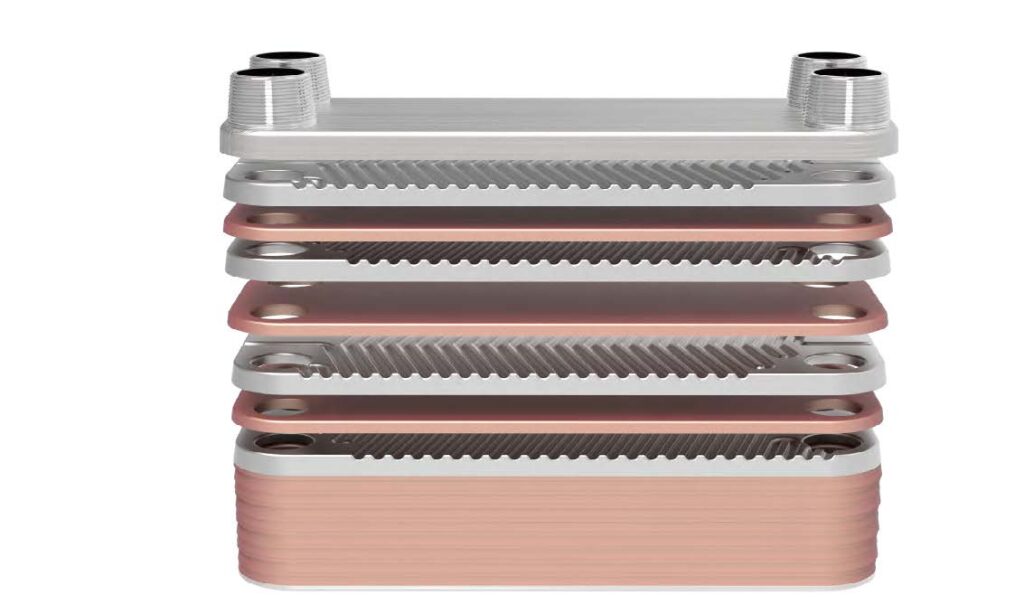

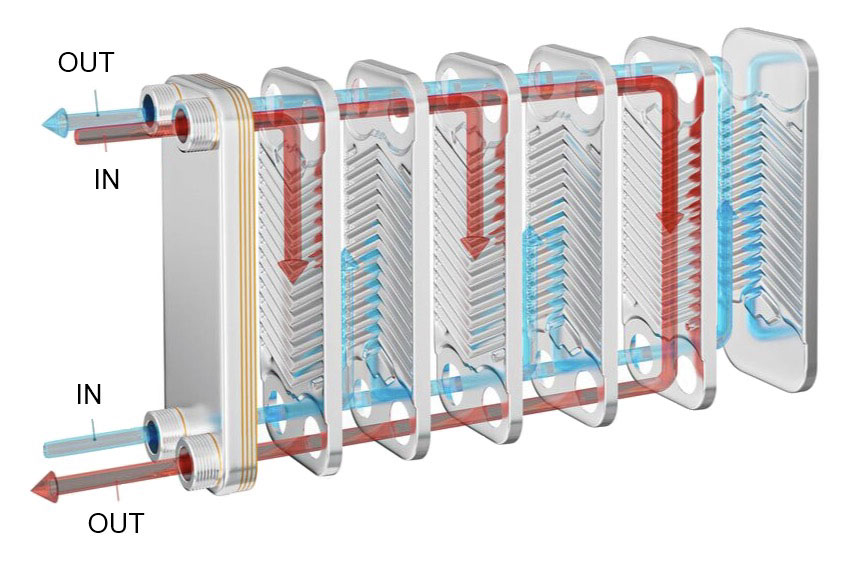

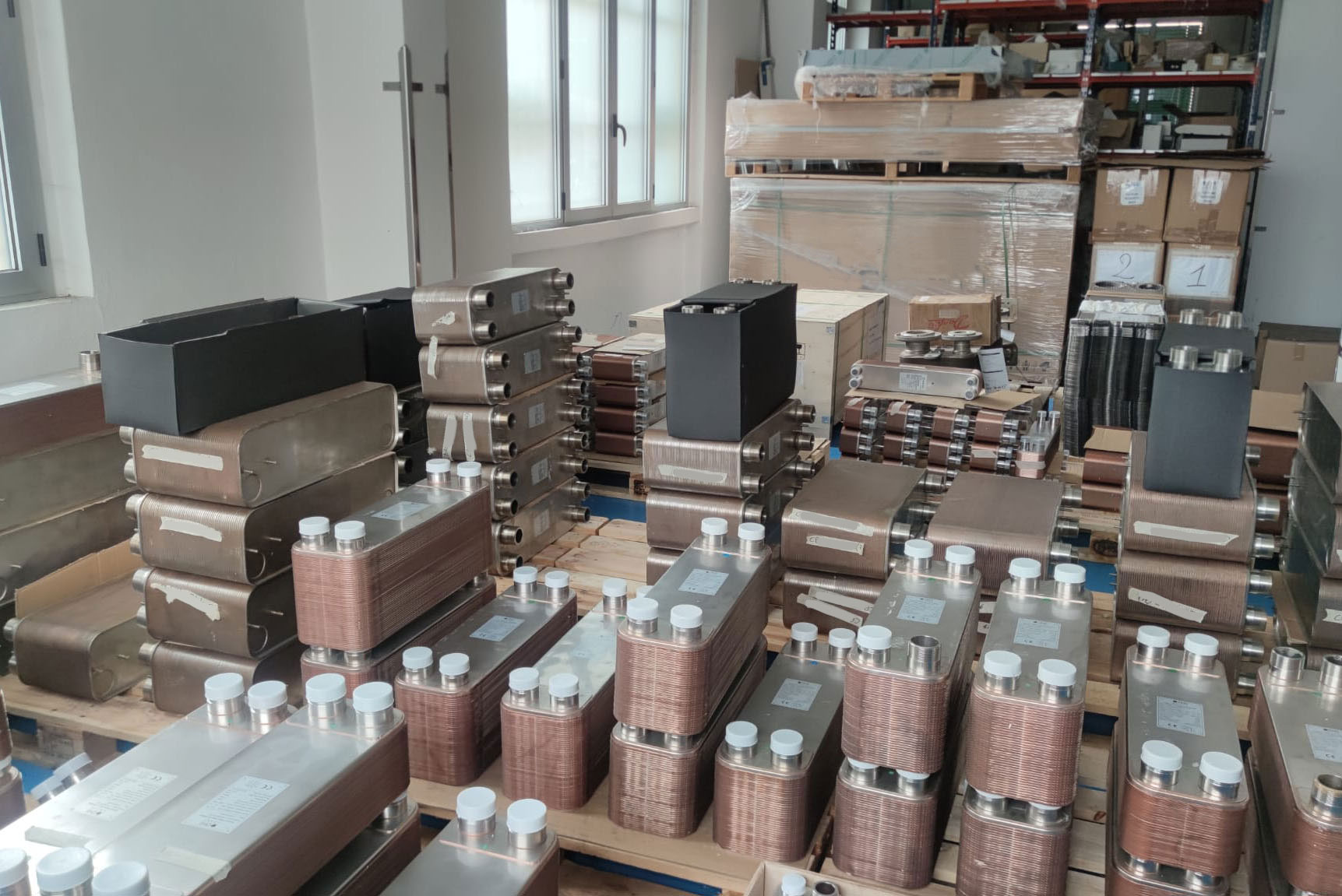

Lo scambiatore di calore saldobrasato è composto da sottili piastre corrugate in acciaio inox, saldobrasate tra loro con rame per formare un’unità compatta e autosufficiente.
La saldobrasatura delle piastre elimina la necessità di telaio, guarnizioni, bulloni e barra di supporto.
Il risultato è uno scambiatore di calore che costa meno, pesa meno, richiede meno refrigerante e occupa meno spazio.
TABELLA DIMENSIONALE
| Modello | Altezza (mm) | Larghezza (mm) | Lunghezza (mm) | Diametro Attacchi (mm) | Formula Spessore (mm) | Numero Piastre | Portata Max (m³/h) |
|---|---|---|---|---|---|---|---|
| AS10 | 191.5 | 73.5 | 154 | 40.0 | 8+1.05*N | 8 | 30/45 |
| AS14 | 208.0 | 78.0 | 172 | 42.0 | 8.6+2.3*N | 8 | 30/45 |
| AS16 | 209.5 | 73.5 | 172 | 40.0 | 7.5+2.26*N | 8 | 30/45 |
| AS18 | 315.5 | 73.5 | 278 | 40.0 | 10+1.28*N | 8 | 30/45 |
| AS26 | 310.0 | 111.0 | 250 | 50.0 | 10.6+2.35*N | 18 | 30/45 |
| AS30 | 313.0 | 113.0 | 250 | 50.0 | 10.6+2.35*N | 18 | 30/45 |
| AS52 | 526.0 | 111.0 | 466 | 50.0 | 9+2.32*N | 18 | 30/45 |
| ASC70 | 526.0 | 111.0 | 466 | 50.0 | 9+2.32*N | 18 | 30/45 |
| AS60 | 527.0 | 113.0 | 466 | 50.0 | 9+2.32*N | 18 | 30/45 |
| AS62 | 529.0 | 113.0 | 476 | 60.0 | 10+2.35*N | 18 | 30/45 |
| AS65 | 535.0 | 120.5 | 476 | 60.0 | 10+2.35*N | 18 | 30/45 |
| AS76 | 618.0 | 191.0 | 519 | 92.0 | 11+2.7*N | 42 | 30/45 |
| AS110 | 616.0 | 191.0 | 519 | 92.0 | 11+2.7*N | 42 | 30/45 |
| AS112 | 616.0 | 191.0 | 519 | 92.0 | 11+2.7*N | 42 | 30/45 |
| ASC112 | 616.0 | 191.0 | 519 | 92.0 | 11+2.7*N | 42 | 30/45 |
| AS200 | 742.0 | 324.0 | 624 | 205.0 | 14+2.7*N | 100 | 30/45 |
| AS300 | 990.0 | 366.0 | 816 | 213.5 | 17+2.675*N | 200 | 30/45 |
